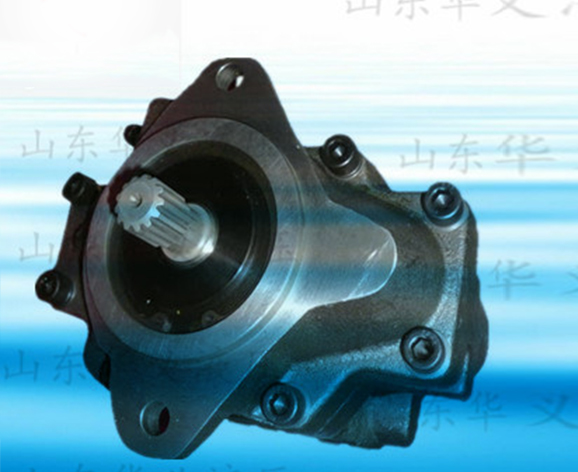

別拉斯75485型礦用汽車在新車走合運行中就連續出現好幾期轉向沉重,甚至打不動方向盤的故障。而按原沒計要求,該車型采用的是全液壓轉向系統,其方向性能應該是很優越的。此外,該車型還有一個特點,即方向系統與舉升系統聯系密切。它們共用一個油箱和同一種油品,由三個齒輪泉提供高壓油。其中二個泵專為舉升系統供油,另一個泵則具有雙重功能:行駛時給方向系統供油;舉升時則經過轉換分配閥給舉升系統供油。齒輪泵通過虹吸管向油箱取油。
上述故障發生后,首先懷疑是轉換閥發卡,工作不良。解體分配器總成,清洗后檢驗,轉換閥配合副并無拉傷發卡和其他異?,F(xiàn)象口隨后懷疑舉升電磁閥工作不良.產生內部泄漏,方向泵油量流失,致使進入方向系統的油量和壓力不夠。但經檢驗屬正常。繼又將方向泵出油管不經轉換閥而直接與方向機(轉向閥)連接供油,結果如前口接著又懷疑方向泵工作不良。更換新泵后試車,結果還是打不動方向盤。最后將方向泵與舉升泵作功能轉換,即將一個舉升泵為方向系統供油(方向泵與舉升泵結構、性能參數相同,但旋向不同,此時舉升泵工作正常),則方向性能非常良好,轉向輕松白·如。至此,即可診斷:問題出在方向泵的進油管路至油箱這一段,或進空氣,或油道堵塞。進一步檢查,排除油道進空氣因素后,即可確診為吸油管路堵塞。
該車型的方向舉升泵的吸油管及油箱結構有如下特點,如圖3-15.首先,采用虹吸管吸油,雖然能在檢修油路故障時不需要放油,液壓維修減輕了檢修作業的負擔,但也存在一大缺陷。因虹吸管呈n形且吸油端直抵油箱的底部。當吸油時,強大的吸力很容易將油箱底部淤積的臟物雜質吸進油道產生堵塞。該油箱采用回油濾清方式,吸油口處的濾清得不到保證。其次,該油箱的底部為平面形結構,液壓維修而非錐形斗狀結構,淤積在底平面各處的雜質即便在放油后也不易排除干凈。最后,該油箱為密閉式,四周都是焊死的,包括吸油管與油箱殼的連接也是焊接牢的,故當油箱內吸油管被堵塞時一也不容易得到及時檢查和徹底清洗。為此,有必要對該部結構作局部改進。
改進后的結構如圖3-16,將虹吸管結構廢除,吸油管改為直吸式,且吸口朝上,距油箱底平面有一定的距離,這樣可以有效地防止臟物雜質進入吸油管。同時,在吸油管中上部的兩側鉆有小孔以補償吸油。另在吸i`E}管的出口外接一手動閥門,當需要檢修該系統故漳時,可將閥門關閉,即可取得虹吸管的便利功效。同時,又避免了虹吸管帶來的缺陷。
改進后的車輛運行效果表明,這一措拖是行之有效的。舉升系統的進油管路與方向系統相同,且存在類似的故障.故也有必要對其作類似的結構改進。
